Simulado de concurso para Engenheiro Mecânico

Para aprofundar seus conhecimentos na área de Engenharia Mecânica, preparamos esse simulado com questões especificas que caíram em Provas Objetivas de concursos públicos, para o cargo de Engenheiro Mecânico, o qual exige nível superior.

Questão 1

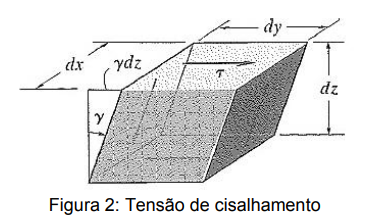

João Resistente estava estudando para sua prova e perguntou ao seu professor se, no volume da figura a seguir, as forças verticais de cisalhamento realizavam trabalho. O professor propôs 5 alternativas para João conforme abaixo. Analise a figura a seguir, onde "T" ́(Tau) é a tensão de cisalhamento e "F" é a força de cisalhamento e assinale a alternativa correta.
d

a) Nesse caso, a tensão de cisalhamento provoca a deformação do elemento de modo tal que somente a força de cisalhamento dF = T (dx/dy), que age sobre a face superior do elemento, desloca-se ydz em relação à face inferior. As faces verticais só giram, portanto, as forças de cisalhamento nessas faces realizam trabalho

b) Nesse caso, a tensão de cisalhamento provoca a deformação do elemento de modo tal que somente a força de cisalhamento dF = T (dx/dy), que age sobre a face superior do elemento, desloca-se ydz em relação à face inferior. As faces verticais só giram, portanto, as forças de cisalhamento nessas faces não realizam nenhum trabalho

c) Como o volume em questão não está se movendo de forma uniforme na direção do plano XY, o termo correto seria tensão de deformação plástica, e não tensão de cisalhamento

d) Com certeza há realização de trabalho pela força de cisalhamento dF = T (dx/dy), pois as faces verticais giram

e) Isso irá depender se o material é de natureza dúctil ou frágil. Como essa informação não está disponível, não é possível determinar

Questão 2

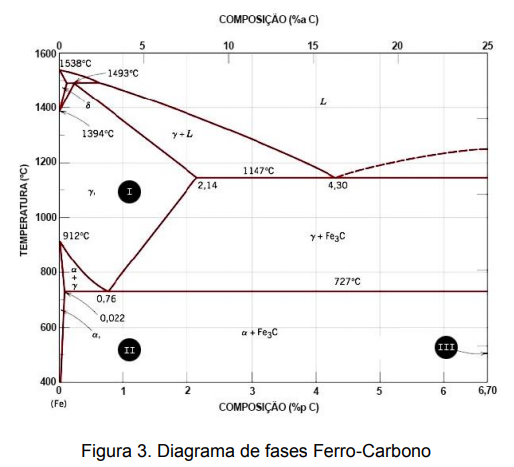

A figura a seguir apresenta um diagrama de fases Ferro-Carbono. Sobre os compostos indicados pelos algarismos I, II e III, assinale a alternativa correta.
dssdsd

a) I - Austenita; II - Ferrita, III - Cementita

b) I - Austenita; II - Cementita; III - Ferrita

c) I - Cementita; II - Ferrita; III - Austenita

d) I - Ferrita; II - Cementita; III - Austenita

e) I - Ferrita; II - Austenita; III - Cementita

Questão 3

Leia o texto abaixo adaptado do livro "SHAPIRO, H.N.; MORAN, M.J. Princípios de termodinâmica para engenharia. 7ª ed. Rio de Janeiro: LTC (Grupo GEN), 2009.´, a respeito de Combustão.

"São três os principais elementos químicos presentes nos combustíveis usuais. O _____ geralmente tem uma contribuição inexpressiva na energia liberada, mas pode ser uma causa significativa de problemas relacionados à poluição e à corrosão. Na combustão completa, todo o _____ é queimado para formar _____ e todo o _____ é queimado para formar _____."

Assinale a alternativa que preenche correta e respectivamente as lacunas.

a) Carbono / Enxofre / dióxido de Enxofre / Nitrogênio / dióxido de Nitrogênio

b) Hidrogênio / Enxofre / dióxido de Enxofre / Nitrogênio / dióxido de Nitrogênio

c) Hidrogênio / Carbono / dióxido de Carbono / Nitrogênio / dióxido de Nitrogênio

d) Enxofre / Nitrogênio / dióxido de Nitrogênio / Hidrogênio / água

e) Enxofre / Carbono / dióxido de Carbono / Hidrogênio / água

Questão 4

A respeito das normas e terminologias utilizadas em Desenhos Técnicos, assinale a alternativa incorreta.

a) Um Croqui é um desenho obrigatoriamente em escala, confeccionado normalmente à mão livre e contendo todas as informações necessárias à sua finalidade

b) Devem ser executadas tantas vistas quantas forem necessárias à caracterização da forma da peça, sendo preferíveis vistas, cortes ou seções ao emprego de grande quantidade de linhas tracejadas

c) A vista principal é a vista mais importante de uma peça e deve ser utilizada como vista frontal ou principal. Geralmente, esta vista representa a peça na sua posição de utilização

d) Quando a escala utilizada não permite demonstrar um detalhe ou cotagem de uma parte da peça, este é circundado com linha estreita contínua, conforme a NBR 8403, e designado com letra maiúscula, conforme a NBR 8402. O detalhe correspondente é desenhado em escala ampliada e identificada

e) As peças simétricas podem ser representadas por uma parte do todo. As linhas de simetria são identificadas com dois traços estreitos, curtos e paralelos, conforme a NBR 8403, traçados perpendicularmente nas extremidades da linha de simetria

Questão 5

Sobre o tema "Flambagem", assinale a alternativa incorreta.

a) Com muita frequência, a flambagem de uma coluna pode resultar em uma falha repentina e dramática de uma estrutura ou mecanismo e, por isso, é preciso dedicar especial atenção ao projeto de colunas para que estas possam suportar com segurança as cargas pretendidas sem sofrer flambagem

b) Elementos estruturais compridos e esbeltos sujeitos a uma força de compressão axial podem sofrer uma deflexão lateral, que é denominada flambagem

c) A carga crítica é a carga axial máxima que uma coluna pode suportar quando na iminência de sofrer flambagem. Essas cargas representam um caso de equilíbrio neutro

d) O tndice de esbeltez p L/r, onde ³r´ p o menor raio de giração da seção transversal e L é o comprimento da coluna. A flambagem ocorrerá em torno do eixo no qual esse índice tiver o maior valor

e) Uma coluna acoplada por pinos sofrerá flambagem em torno do eixo principal da seção transversal que tenha o maior momento de inércia

Questão 6

A área de Dinâmica estuda o movimento de um corpo e as causas desse movimento. Sobre o tema de Impulso e Quantidade de Movimento, assinale a alternativa correta:

a) A intensidade do Impulso pode ser representada graficamente pela área sob a curva força versus tempo

b) A integral I = F.dt, onde \"I\" é o impulso, \"F\" é uma força e \"t\" representa o tempo, p chamada de Impulso de Força

c) O Impulso é uma grandeza escalar, pois envolve o \"tempo\" em seu cálculo

d) A Quantidade de Movimento envolve a massa do corpo, a velocidade e o tempo de deslocamento

e) A Quantidade de Movimento tem direção, porém não importa o sentido

Questão 7

Analise as afirmativas sobre Cinemática e Dinâmica de corpos rígidos e dê valores Verdadeiro (V) ou Falso (F).

( ) Velocidade Escalar refere-se à intensidade da Velocidade.
( ) A Velocidade Escalar Média é a distância total percorrida dividida pelo tempo total. Isso é diferente da Velocidade Média, que é o deslocamento dividido pelo tempo.
( ) Uma partícula pode ter aceleração não nula e, no entanto, ter velocidade igual a zero.
( ) A Cinética é o estudo das forças que causam movimento.
( ) A Cinemática é um estudo da geometria do movimento.

Assinale a alternativa que apresenta a sequência correta de cima para baixo.

Questão 8

Leia o texto a seguir, adaptado da norma NBR 8196/1999.

"A escala a ser escolhida para um desenho depende da complexidade do objeto ou elemento a ser representado e da finalidade da representação. Em todos os casos, a escala selecionada deve ser suficiente para permitir uma interpretação fácil e clara da informação representada."
Conforme a Norma NBR 8196, uma escala 1:10 representa uma _____, ao passo que uma escala 10:1 representa uma _____. Já um desenho na escala 1:1 pode ser classificado como _____.

Assinale a alternativa que preenche correta e respectivamente as lacunas.

a) Ampliação / Redução / Natural

b) Ampliação / Redução / Epígrafe

c) Redução/ Ampliação / Natural

d) Redução/ Ampliação / Epígrafe

e) Ampliação / Redução / Rascunho

Questão 9

Para o estudo e projeto de componentes sujeitos a um escoamento fluidodinâmico, é importante a avaliação da camada-limite. Acerca deste tema, assinale a alternativa incorreta.

a) A simplicidade do escoamento sobre uma placa plana infinita é que a velocidade U fora da camada-limite é constante e, por isso, a pressão também será constante considerando que esta região é não viscosa, incompressível, está em regime permanente

b) No crescimento de uma camada-limite sobre uma placa plana, a camada-limite é laminar por uma curta distância a jusante da borda de ataque. A transição ocorre sobre uma região da placa e não sobre uma linha única transversal à placa. A região de transição estende-se para jusante até o local onde o escoamento da camada-limite torna-se inteiramente turbulento

c) A camada-limite acelera o fluido, de modo que tanto o fluxo de massa quanto o fluxo de quantidade de movimento são maiores do que seriam na ausência da camada-limite

d) O conceito de camada-limite marcou o começo da era moderna da mecânica dos fluidos

e) A camada-limite é a região adjacente a uma superfície sólida na qual tensões viscosas estão presentes, em contraposição à corrente livre em que as tensões viscosas são desprezíveis

Questão 10

Leia o texto a seguir, adaptado do livro "FOX, ROBERT W., Introdução à Mecânica dos Fluidos / Tradução da 6ª ed. americana, Rio de Janeiro, RJ: LTC, 2006", a respeito de Escoamento Laminar em tubos:

"Para escoamento incompressível, a conservação de massa exige que, conforme a velocidade na proximidade da parede é ________, a velocidade na região central sem atrito do tubo deve ________ ligeiramente para compensar; para esta região central não viscosa, portanto, a pressão (conforme indicado pela equação de Bernoulli) deve ________ um pouco."

Assinale a alternativa que preencha correta e respectivamente as lacunas.

a) reduzida / crescer / cair

b) reduzida / crescer / cair

c) reduzida / diminuir / cair

d) aumentada / crescer / aumentar

e) aumentada / crescer / diminuir
